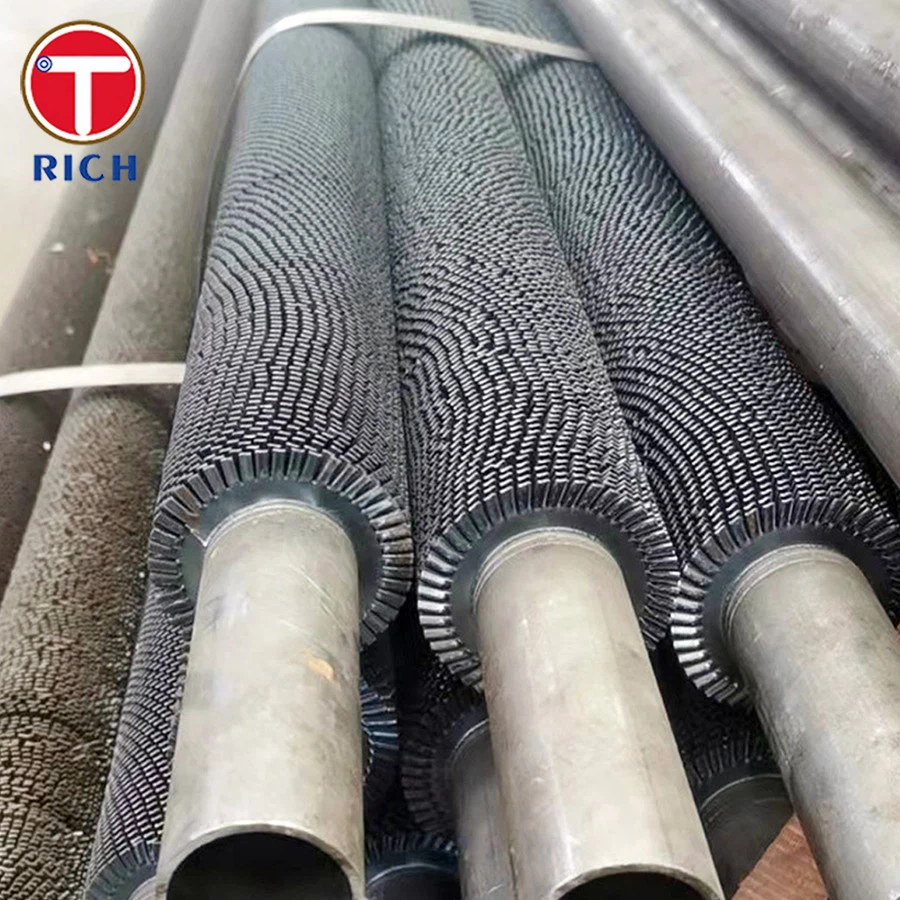

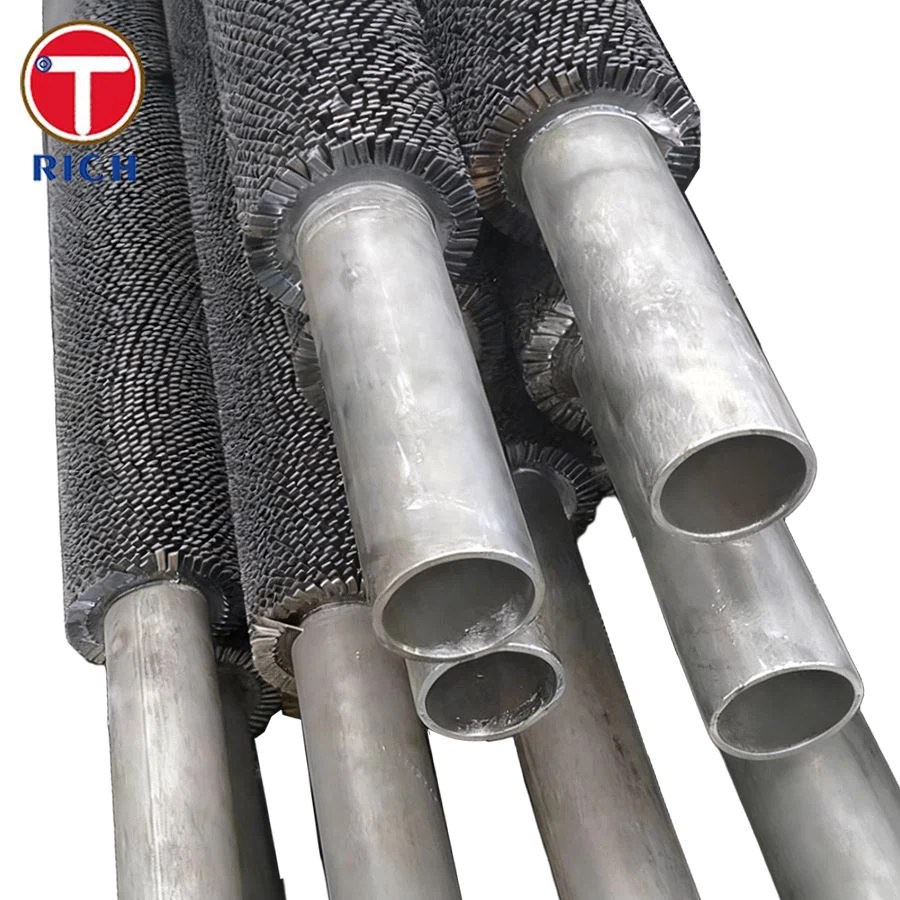

Tuotteen kuvaus
Tuotteen tekniset tiedot
| Standardit | ASTM A213, ASTM A269, ASTM A312, EN 10216-5 |
| Teräslaadut | TP304, TP304L, TP316, TP316L, Duplex 2205 |
| Vastaavat standardit | EN (1.4301, 1.4404, 1.4462), DIN (X5CrNi18-10) |
| Putken ulkohalkaisija | 19 mm - 76 mm |
| Seinän paksuus (WT) | 2,0 mm – 8,0 mm |
| Putken pituus | Jopa 18 metriä |
| Fin Korkeus | 8 mm - 20 mm |
| Evien paksuus | 0,8 mm – 1,5 mm |
| Fin Pitch | 4-11 FPI |
Sahalaitainen ripaputki pystyy toimimaan vakaasti pitkiä aikoja jopa 600 asteen käyttölämpötiloissa; Erityisesti ruostumatonta 304-terästä voidaan käyttää jatkuvasti alle 540 asteen lämpötiloissa, kun taas 316L tarjoaa jopa erinomaisen korkeiden lämpötilojen vakauden.
Sahalaitainen evärakenne laajentaa merkittävästi lämmönvaihtopinta-alaa (lisää lämmönpoistopinta-alan yli kahdeksan kertaa paljaan putken pinta-alaan verrattuna) ja synnyttää voimakasta turbulenssia ilmavirran kulkiessa läpi. Tämä parantaa lämmönsiirtotehokkuutta 30–50 % tavallisiin suoriin -ripaputkiin verrattuna. Lisäksi korkeataajuinen hitsausprosessi varmistaa metallurgisen sidoksen ripojen ja pohjaputken välillä, jolloin saadaan yli 200 MPa:n vetolujuus.
Ruostumattoman teräksen sileä pinta -yhdessä sahalaitaiseen rakenteeseen, joka muuttaa nesteen virtauksen suuntaa-minimoi pölyn ja hiukkasten kerääntymisen. Tämän seurauksena sen likaantumisenkestävyys on parantunut yli 40 % verrattuna hiiliteräsripaputkiin, mikä tekee siitä ihanteellisen soveltuvan lämmönvaihtosovelluksiin, joihin liittyy pöly{4}}kuormitettuja savukaasuja sähköntuotantoteollisuudessa.
Räätälöidyt palvelut
- TORICH tarjoaa räätälöityjä mitoituspalveluita pohjaputken ulkohalkaisijoille (19 mm – 76 mm), seinämäpaksuuksille (2,0 mm – 8,0 mm), ripojen korkeuksille (8 mm – 20 mm), ripojen paksuuksille (0,8 mm – 3,5 mm) ja ripojen jakoille (3 mm – 75 mm).
- Tuemme erikoiskokoonpanojen -kuten U-muotoisten, L-muotoisten ja käärmemäisten rakenteiden-muokkausta, jotta ne mahtuvat sähköntuotantolaitteissa usein esiintyviin ahtaisiin asennustiloihin. evien järjestelykuvioita (inline tai porrastettu) voidaan myös mukauttaa.
- Tarjoamme erilaisia pääty{0}}viimeistelypalveluita, mukaan lukien viisto-, uritus- ja kierretyöt.
Kemiallinen koostumus
| Elementti | C (%) | Mn (%) | Si (%) | P (%) | S (%) | Cr (%) | Ni (%) | kk (%) |
|---|---|---|---|---|---|---|---|---|
| 304 | Pienempi tai yhtä suuri kuin 0,08 | Pienempi tai yhtä suuri kuin 2,00 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 0,045 | Pienempi tai yhtä suuri kuin 0,030 | 18.0–20.0 | 8.0–10.5 | - |
| 316 | Pienempi tai yhtä suuri kuin 0,08 | Pienempi tai yhtä suuri kuin 2,00 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 0,045 | Pienempi tai yhtä suuri kuin 0,030 | 16.0–18.0 | 10.0–14.0 | 2.0–3.0 |
| 321 | Pienempi tai yhtä suuri kuin 0,08 | Pienempi tai yhtä suuri kuin 2,00 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 0,045 | Pienempi tai yhtä suuri kuin 0,030 | 17.0–19.0 | 9.0–12.0 | - |
| 409 | Pienempi tai yhtä suuri kuin 0,08 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 1,00 | Pienempi tai yhtä suuri kuin 0,045 | Pienempi tai yhtä suuri kuin 0,030 | 10.5–11.75 | Pienempi tai yhtä suuri kuin 0,50 | - |
Mekaaniset ominaisuudet
| Omaisuus | Vetolujuus (MPa) | Tuottovoima 0,2 % (MPa) | Pidentymä (%) | Kovuus (HB) |
| 304 | Suurempi tai yhtä suuri kuin 520 | Suurempi tai yhtä suuri kuin 205 | Suurempi tai yhtä suuri kuin 40 | Pienempi tai yhtä suuri kuin 90 |
| 316 | Suurempi tai yhtä suuri kuin 515 | Suurempi tai yhtä suuri kuin 205 | Suurempi tai yhtä suuri kuin 40 | Pienempi tai yhtä suuri kuin 90 |
| 321 | Suurempi tai yhtä suuri kuin 515 | Suurempi tai yhtä suuri kuin 205 | Suurempi tai yhtä suuri kuin 40 | Pienempi tai yhtä suuri kuin 90 |
| 409 | Suurempi tai yhtä suuri kuin 380 | Suurempi tai yhtä suuri kuin 170 | Suurempi tai yhtä suuri kuin 20 | Pienempi tai yhtä suuri kuin 88 |
Mahdolliset vaihtoehtoiset arvosanat
- Äärimmäisen-lämpötilojen käyttöolosuhteissa TP310S on sopiva valinta. se voi toimia jatkuvasti alle 850 asteen lämpötiloissa ja koskee ultra-ylikriittisiä tehontuotantoyksiköitä, korkean-lämpötilojen savukaasulämmönvaihtimia ja vastaavia laitteita.
- Sähköntuotantoteollisuudessa -erityisesti vaativissa ympäristöissä, kuten savukaasujen rikinpoistojärjestelmissä (FGD) ja korkean lämpötilan savukaasujen lämmönvaihdossa, jossa on kloori-2205 duplex ruostumaton teräs, suositellaan, koska sen korroosionkestävyys ylittää 316 litran.
sovellusalueet
- Lämpövoimalaitosten kattilajärjestelmissä niitä hyödynnetään ensisijaisesti ekonomaisereissa, ilman esilämmittimissä, savukaasujen hukkalämmön talteenottoyksiköissä ja vastaavissa komponenteissa.
- Vesivoiman tuotannossa niitä käytetään vesiturbiinigeneraattoreiden ilmanjäähdyttimissä{0}}, tuotantoyksiköiden voiteluöljyn jäähdyttimissä, jäähdytysveden lämmönvaihtojärjestelmissä ja vastaavissa sovelluksissa.
- Yhdistelmäkiertoisissa-voimalaitoksissa niitä käytetään lämmön talteenottohöyrygeneraattoreissa (HRSG).
- Ydinvoimalaitoksissa niitä käytetään syöttövedenlämmittimissä, apujäähdytysjärjestelmien lämmönvaihtimissa ja muissa kriittisissä laitteissa.
- Serrated Finned Tubea käytetään myös hukkalämmön talteenottoon jätteen{0}}to-energianpolttolaitoksissa, savukaasujen rikinpoistojärjestelmissä (FGD) ja hukkalämmön talteenottoon teollisuusuuneissa ja polttouuneissa.
Tuotenäyttely
Testauslaitteet
Tehdaslaitteet
Peittauslaitteet
Tuotepaketti
FAQ
K: Mikä on suurin käyttölämpötila?
V: Se voi nousta jopa 600 asteeseen materiaalilaadusta riippuen.
K: Kuinka valitsen sopivan materiaalin (304 vs . 316L)?
V: Jos käyttöympäristössä on tavallisia savukaasuja, ilmaa tai makeaa vettä ja lämpötila on alle tai yhtä suuri kuin 540 astetta, TP304/304L on sopiva valinta. Jos käyttöympäristö kuitenkin sisältää kloridi-ioneja (esim. rannikon voimalaitoksissa tai meriveden jäähdytysjärjestelmissä), rikki-pitoisia savukaasuja tai sisältää erittäin syövyttäviä kemiallisia ympäristöjä, suositellaan TP316/316L:tä.
K: Mitä tarkastuksia tehdään?
V: PMI, UT, pyörrevirtatestaus ja hydrostaattinen testaus.
