Kuinka valita oikea titaaniseoksesta valmistettu putki lämmönvaihtimille

Suurimmassa osassa lämmönvaihdinsovelluksista luokan 2 titaani (kaupallisesti puhdas titaani) ja luokan 5 titaani (Ti-6Al-4V) ovat sopivimpia vaihtoehtoja. Luokan 2 titaanista valmistetuilla titaaniseosputkilla on erinomainen korroosionkestävyys, ja ne ovat riittävän vahvoja täyttämään useimpien kemiallisten prosessointi- ja meriympäristöjen vaatimukset; Grade 5 titaani päinvastoin tarjoaa erinomaisen mekaanisen lujuuden, mikä tekee siitä ihanteellisen korkeapaineisiin käyttöolosuhteisiin tai kompakteihin järjestelmiin. Valitse sopiva titaaniseoksesta valmistettua letkuavaatii huolellista tasapainoa putkityypin (saumaton tai hitsattu), tietyn seoslaadun ja todellisten käyttöolosuhteiden välillä.

Miksi käyttää titaaniseosputkia?

I. Titaaniseosten sovellukset lämmönvaihtimissa

Titaaniseoksesta valmistettuja putkia käytetään laajasti lämmönvaihtimissa eri teollisuudenaloilla, mukaan lukien kemiallinen käsittely, meritekniikka, sähköntuotanto ja meriveden suolanpoisto.

Petrokemian teollisuudessa titaaniseosputkia käytetään lämmönvaihtojärjestelmissä, joissa käytetään syövyttäviä aineita,-kuten rikki- tai suolahappoa käsittelevissä{1}}joissa niiden poikkeuksellinen korroosionkestävyys takaa järjestelmän pitkän-vakauden toiminnan.

Laivojen lämmönvaihtimissa titaaniseosputket kestävät tehokkaasti meriveden korroosiota ja estävät hilseilyä ja materiaalin hajoamista, mikä pidentää laitteiden käyttöikää.

Voimalaitosten lauhduttimissa ja meriveden suolanpoistolaitoksissa titaaniseosputkien korkea lämmönsiirtotehokkuus ja kestävyys ovat kriittisiä laitteiden jatkuvan toiminnan varmistamiseksi.

Geotermisessä sähköntuotannossa titaanilämmönvaihtimet kestävät korkeita{0}}lämpötiloja ja{1}}korkeapaineisia aineita. Lisäksi vanadiini-pelkistysvirtausakuissa ne pitävät elektrolyytin lämpötilan optimaalisella alueella 10–40 astetta, mikä takaa akun tehokkuuden.

II. Tärkeimmät edut muihin materiaaleihin verrattuna

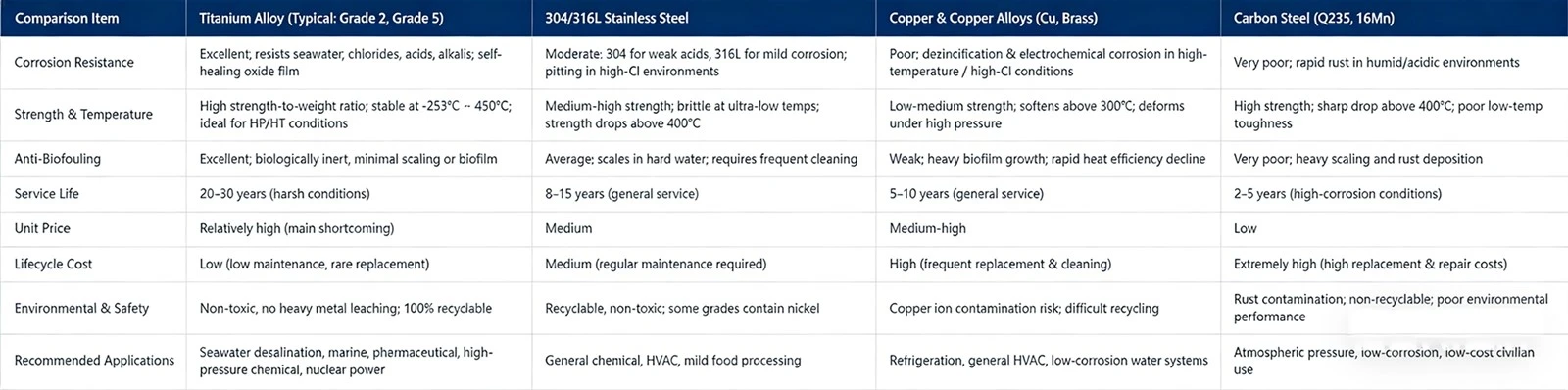

Verrattuna tavallisiin materiaaleihin, kuten ruostumaton teräs, kupari ja hiiliteräs, titaaniseosputket tarjoavat merkittäviä etuja.

Ensimmäinen on niiden korroosionkestävyys: titaani muodostaa pinnalle tiheän titaanidioksidi (TiO₂) -oksidikalvon, joka eristää sen tehokkaasti happojen, alkalien, suolojen ja kloridi-ionien aiheuttamaa korroosiota vastaan.

Ympäristöissä, joissa suolahappoa on enintään 3 %, titaanin vuotuinen korroosionopeus jää alle 0,01 mm:n, jolloin laitteiden käyttöikä on yli 15 vuotta. Kloori-alkaliteollisuudessa titaanilämmönvaihtimet osoittavat kestävyyttä märän kloorikaasun aiheuttamaa korroosiota vastaan, ja vuotuinen korroosionopeus on samalla tavalla alle 0,01 mm, mikä on huomattavasti parempi kuin 316 litran ruostumattoman teräksen suorituskyky.

Toinen on titaanin lämmönjohtavuus: titaanilämmönvaihtimien lämmönsiirtokerroin on 35–40 % korkeampi kuin perinteisillä laitteilla. Niiden lämmönsiirtokerroin voi olla 14 000 W/(m²· astetta ), mikä tarkoittaa, että niiden lämmönsiirtokapasiteetti pinta-alayksikköä kohti on 3-7 kertaa suurempi kuin perinteisten laitteiden.

Titaaniseosputken valinta: keskeiset tekijät

I. Saumattomat vs. hitsatut putket

Valinta saumattomien ja hitsattujen titaaniseosputkien välillä riippuu projektin erityisvaatimuksista, paineolosuhteista ja kustannusnäkökohdista.

Saumattomat titaaniseosputketon muodostettu kiinteästi prosesseilla, kuten lävistyksellä, kuumavalssauksella ja vedolla; niissä ei ole hitsisaumoja, niillä on tasaiset mekaaniset ominaisuudet ja ne kestävät vahvaa painetta{0}}. Näin ollen ne-soveltuvat hyvin korkean-paineen, korkean-lämpötilojen ja erittäin syövyttävissä ympäristöissä,-kuten ydinvoimaloiden lämmönvaihtimiin ja korkeapaineisiin kemiallisiin

Hitsatut titaaniseosputketvalmistetaan valssaamalla titaanilevyjä sylinterimäisiin muotoihin ja sitten hitsaamalla ne yhteen. Ne tarjoavat suuremman joustavuuden mitoituksessa (mahdollistaa suuremmat halkaisijat ja pidemmät pituudet) ja ovat halvempia. Nämä putket toimivat tehokkaasti keskipaineisissa -paineisissa ja ei--erittäin syövyttävissä ympäristöissä,-kuten tavallisissa laivojen lämmönvaihtimissa ja teollisuuden jäähdytysjärjestelmissä-, vaikka hitsauslaadun tiukka valvonta on välttämätöntä, jotta hitsisaumoista ei muodostu herkkiä korroosiolle alttiita kohtia.

II. Valitse oikea arvosana

Sopivan titaaniseoksesta valmistettujen letkujen valitseminen on keskeistä lämmönvaihtimen suorituskyvyn varmistamiseksi.

• Luokan 1 titaaniputket tarjoavat korkeimman korroosionkestävyyden mutta alhaisimman mekaanisen lujuuden, joten ne sopivat erittäin syövyttävissä ja matalapaineisissa ympäristöissä (kuten meriveden suolanpoistojärjestelmissä).
• Grade 2 titaaniputket ovat laajimmin käytetty laatu; se saavuttaa optimaalisen tasapainon korroosionkestävyyden ja mekaanisten ominaisuuksien välillä, on ASTM B338 -standardin mukainen ja soveltuu useimpiin vakiolämmönvaihtimiin teollisuudenaloilla, kuten kemianteollisuudessa, meritekniikassa ja sähköntuotannossa.
• Luokan 5 titaaniputki (Ti-6Al-4V) on korkea-lujuus metalliseos, jolle on tunnusomaista poikkeukselliset veto- ja myötölujuudet. Se soveltuu hyvin-korkeaan-paineeseen, korkeaan-lämpötilaan ja korkeaan{10}}rasitussovelluksiin,-kuten ilmailualan lämmönvaihtimiin tai korkeapaineisiin kemiallisiin reaktoreihin, vaikka sen korroosionkestävyys on hieman alhaisempi kuin luokan 2 ja sen hinta on korkeampi.

Yli 70 %:ssa teollisista lämmönvaihdinprojekteista Grade 2 on edelleen suosituin valinta sen ylivoimaisen kustannustehokkuuden ja korroosionkestävyyden vuoksi.

III. Mekaaniset ominaisuudet ja paineen tarve

Titaaniseosputkien mekaanisten ominaisuuksien on oltava yhteensopivia lämmönvaihtimen käyttöpaineen ja lämpötilan kanssa. Mekaaniset ominaisuudet ja paineen yhteensopivuusvaatimukset vaihtelevat merkittävästi eri titaaniseoslaatujen välillä; erityinen vertailu on esitetty alla olevassa taulukossa.

IV. Kustannukset ja vaatimustenmukaisuus

Hinta on kriittinen käytännön tekijä valittaessa titaaniseosputkia. Tyypillisesti hitsatut titaaniseosputket ovat 20–30 % halvempia kuin saumattomat, joten ne sopivat suuriin-keskipaineisiin-paineprojekteihin.

Lajien osalta luokan 2 titaaniseosputket ovat kustannustehokkaampia- kuin luokan 5. Vaikka luokan 7 titaaniseosputket ovat korkeampia jalometallilisäaineiden vuoksi, ne tarjoavat erinomaisen korroosionkestävyyden erikoisympäristöissä.

Säännösten noudattamisen varmistaminen on myös ensiarvoisen tärkeää: ASTM B338 toimii lauhduttimissa ja lämmönvaihtimissa käytettävien titaaniseosputkien ydinstandardina, joka kattaa 28 titaani- ja titaaniseoksia; ISO 18487-1 ja DIN EN 3120 viitataan myös laajasti eri alueilla. Vaatimustenmukaisuus takaa, että titaaniseosputket täyttävät vahvistetut laatu- ja turvallisuusvaatimukset, mikä vähentää toiminnallisia riskejä ja mahdollisia tappioita, jotka johtuvat materiaalien vaatimustenvastaisuudesta.

Johtopäätös

Yhteenvetona voidaan todeta, että luokat 2 ja 5 ovat parhaita vaihtoehtoja lämmönvaihtimille: luokka 2 yleiseen käyttöön tasapainoisella suorituskyvyllä ja kustannuksilla ja luokka 5 korkean -paineen ja korkean lämpötilan olosuhteisiin. Valitse putken tyypin, käyttövaatimusten, mittojen ja kokonaiskustannusten ja vaatimustenmukaisuuden perusteella.
